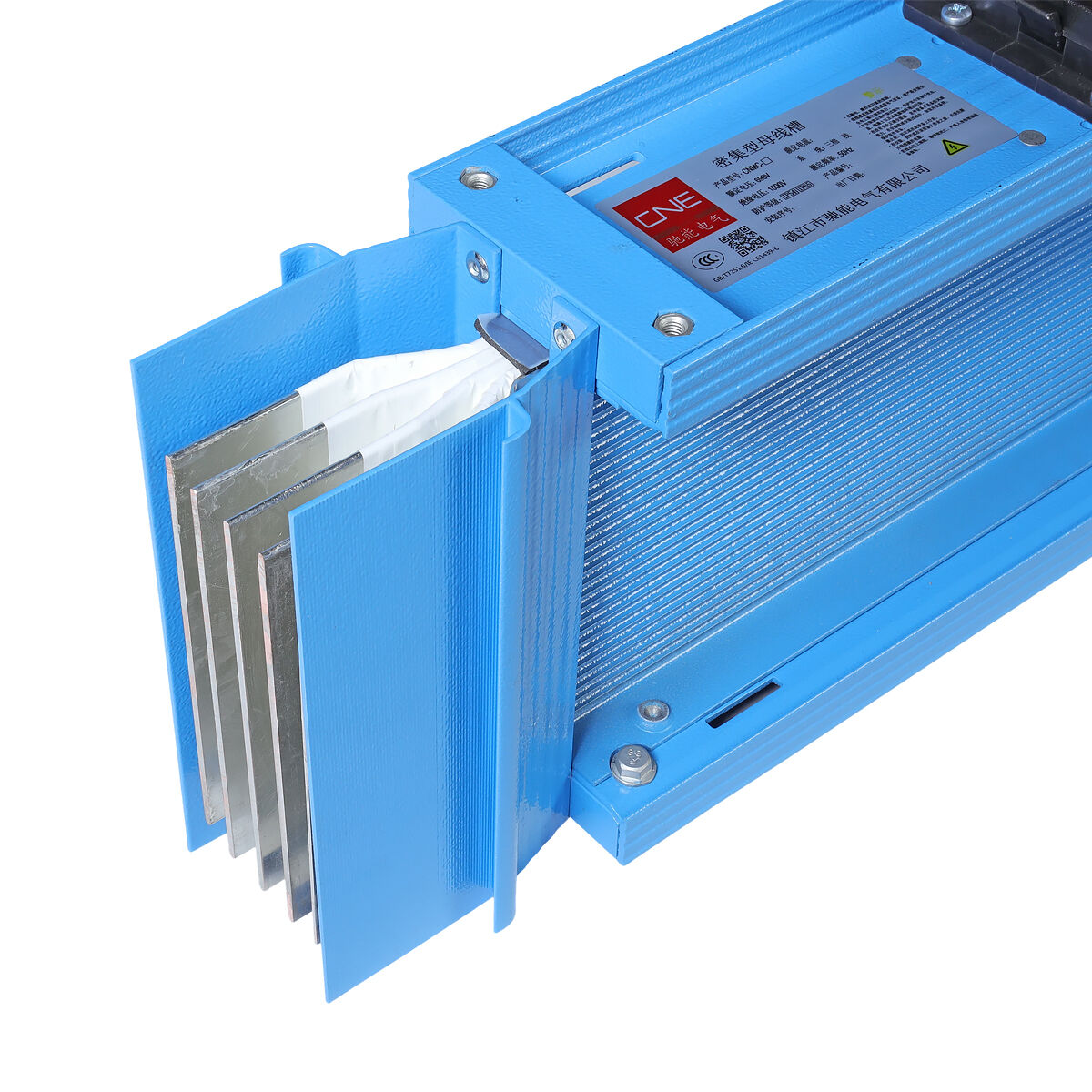

商業施設、産業施設、住宅向けの電気インフラを仕様策定または調達する際には、分電盤の筐体に関する適合要件を理解することが 分配盤エンクロージャー 安全性、信頼性および法的適合性を確保する上で極めて重要です。分電盤用筐体は、電気分配機器の保護外装として機能し、内部部品および作業員を電気的危険から守るとともに、多様な環境条件下においても運用上の完全性を維持します。これらの筐体に関する規格は、国際的および地域的な規制機関によって定められており、異なる市場および用途において一貫した品質、安全性および相互運用性を保証することを目的としています。
分電盤エンクロージャーのコンプライアンスに関する要件は、電気的安全性、防塵・防水性能（IP等級）、材料仕様、熱管理、製造品質など、複数の側面から構成されています。各規格は特定の性能基準を定めており、それらが総合的に評価されることで、分電盤エンクロージャーがその使用目的に応じた環境において必要な要件を満たすかどうかが判定されます。エンジニア、施設管理者、調達担当者にとって、適用される規格が何であるか、およびそれらがどのように相互に関係しているかを理解することは極めて重要です。これにより、安全性への義務、運用上の要請、予算制約という多様な要素をバランスよく考慮した上で、長期的なシステム信頼性を確保するための適切な判断が可能になります。
分電盤エンクロージャー向け国際電気安全規格
IEC 61439 シリーズ 要求事項
IEC 61439シリーズは、低圧開閉器および制御機器用組立盤（配電盤システムの筐体を含む）を規制する主要な国際規格フレームワークを表しています。この包括的な規格シリーズは、旧来のIEC 60439フレームワークに取って代わり、より厳格な検証方法および製造事業者に対する明確な責任を導入しています。IEC 61439-1は、すべての組立盤に適用される一般規則を定めています。一方、IEC 61439-2は、商用および産業用施設におけるほとんどの配電盤用途をカバーする電力用開閉器および制御機器用組立盤に特化して規定しています。
IEC 61439の要求に基づき、分電盤用筐体は、型式試験済みアセンブリまたは特定の検証プロトコルを適用した部分型式試験済みアセンブリのいずれかによって適合性を実証しなければならない。この規格では、温度上昇限界値、短絡耐受容量、誘電特性および感電に対する保護の検証が義務付けられている。製造者は、筐体設計が規定された電気的クリアランス、クリープ距離および保護等級の要件を満たすことを示す詳細な技術文書を提供しなければならない。これらの規定により、筐体は故障時や長期間にわたる最大定格負荷下においても電気的安全性を維持することを保証する。
北米規格およびNEC適合性
北米市場では、分電盤の筐体は、アンドゥライターズ・ラボラトリーズ（UL）が定めた規格に準拠し、国家電気規程（NEC）で規定された要件を満たす必要があります。UL 67はパネルボードを対象としており、UL 50およびUL 50Eは、環境等級および構造要件に特に焦点を当てた電気機器用筐体を対象としています。これらの規格では、機械的強度、接地措置、保守・点検のためのアクセス性、および表示（ラベリング）に関する要件が定義されており、機器のライフサイクル全体にわたって安全な設置および保守作業を確保します。
NEC第312条および第408条は、分電盤、カットアウトボックスおよびパネルボードの設置要件および構造基準を定めており、これらはエンクロージャー仕様に直接影響を及ぼします。これらの規定への適合性を確保するためには、各配電盤エンクロージャーが十分なワイヤーベンディングスペース、適切な取付手段、導体端子接続部への適切なアクセス性、および十分な内部クリアランスを備える必要があります。さらに、エンクロージャーは回路識別要件に対応可能でなければならず、不正アクセスを防止しつつ、有資格者が安全かつ効率的に必要な保守作業を実施できるよう、確実な閉鎖機構を提供しなければなりません。
侵入防護および環境性能基準
IEC 60529に基づくIP等級要件
IEC 60529で定義される防塵防水等級（IPコード）は、分電盤の筐体が内部部品を固体粒子および液体の侵入からどの程度効果的に保護するかという重要な性能基準を規定しています。2桁のIPコードにより、その筐体が特定の環境条件に適合するかどうかが即座に明確になります。第1桁は、人体の一部などの大きな物体から微細な粉塵に至るまでの固体異物に対する防護性能を示し、第2桁は、垂直方向の水滴から高圧噴流、あるいは一時的な水中浸漬に至るまでの水の侵入に対する防護性能を示します。
屋内商業用途では、配電盤の筐体には通常、IP40またはIP42以上の保護等級が最低限求められ、偶然の接触および1ミリメートルより大きな固形異物からの基本的な保護を提供します。粉塵や湿気、あるいは清掃作業にさらされる産業環境では、IP54またはIP65の保護等級が要求される場合があり、これにより粉塵侵入防止構造およびあらゆる方向からの水噴流に対する保護が確保されます。屋外設置や過酷な産業環境では、特に筐体が直接的な天候影響を受ける場合や、定期的な高圧洗浄が必要な場合には、IP66またはIP67の保護等級が求められることがあります。適切なIP保護等級を選定することで、筐体はその運用寿命を通じて保護機能を維持し、電気的安全性および機器の信頼性を損なうことなく使用できます。
NEMA筐体タイプ分類
北米仕様では、NEMA 250規格で定義されるNEMAエンクロージャー分類がよく参照されます。この分類体系は、環境条件および危険場所の両方に関する要件を規定しています。各NEMAタイプ指定は、雨、みぞれ、雪、粉塵、腐食、および筐体内機器への偶然の接触など、さまざまな環境要因に対する特定の保護性能に対応しています。これらの分類を理解することで、空調管理された屋内空間から屋外の工業用敷地など、多様な設置状況に応じた配電盤用エンクロージャーを適切に選定できます。
NEMAタイプ1の筐体は、最小限の環境ストレスが発生する清潔で乾燥した室内環境向けの基本的な保護を提供します。NEMAタイプ3Rは、防塵性を必要としない屋外用途向けに雨天時でも密閉性を確保する保護を提供します。一方、NEMAタイプ4および4Xは、風で飛散する粉塵、降雨、飛沫による浸水、ホースからの直接噴流による浸水に対して包括的な保護を提供し、タイプ4Xではさらに沿岸地域や化学薬品環境における腐食に対する耐性も備えています。産業現場に設置される配電盤用筐体において、爆発性雰囲気の可能性がある場合、NEMAタイプ7、8、9、または10の分類が、NEC第500～503条に定められた危険場所（ハザード・ロケーション）の要件に対応します。適切なNEMAタイプを選定することで、実際の環境条件に応じた過剰仕様を回避しつつ、規制への適合性を確保し、コスト効率を最適化できます。
素材および構造の品質基準
金属製筐体の材質仕様
分電盤の筐体の材質構成は、その機械的強度、耐食性、熱管理性能、および全体的な耐久性に直接影響を与えます。分電盤用途においては、鋼板製筐体が最も一般的な選択肢であり、最小板厚、表面処理、および保護被膜に関する要件を規定する特定の規格が存在します。IEC 61439および関連規格によれば、鋼板製筐体の最小材質厚さは、筐体のサイズおよび機械的負荷要件に応じて通常1.5mm～2.5mmと定められており、より大型のアセンブリや機械的衝撃を受ける可能性のある設置環境では、さらに厚い板厚が指定されます。
表面処理基準は、分電盤の筐体が予想される使用期間中に十分な腐食保護を確保することを保証します。粉体塗装は主流の仕上げ方法であり、規格では、最低塗膜厚、付着性および塩水噴霧耐性（ISO 9227などの標準化された試験手順により測定）が要求されます。ステンレス鋼製筐体は、厳しい化学薬品環境または海洋環境において優れた腐食抵抗性を提供し、塩化物の暴露レベルに応じてSUS304またはSUS316のステンレス鋼が指定されます。アルミニウム製筐体は、自然な酸化被膜による耐腐食性を備えた軽量代替品ですが、筐体内でアルミニウム製筐体と銅または鋼製部品を組み合わせる際には、電気化学的腐食（異種金属接触腐食）のリスクに十分注意する必要があります。
非金属製筐体の基準
ポリマー製エンクロージャーは、特定の用途において、固有の耐腐食性、軽量性、および電気絶縁性といった特有の利点を提供します。配電盤用非金属エンクロージャーに関する規格では、材料の可燃性、紫外線（UV）耐性、衝撃強度、および熱的安定性が規定されています。IEC 62208は、低圧開閉器および制御機器アセンブリ用の空エンクロージャーについての要求事項を定めており、機械的強度、熱的耐久性、異常な熱および火災に対する耐性の検証方法を明示しています。
ポリマー材料で構成される配電盤用エンクロージャの場合、UL 94の可燃性等級への適合が必須であり、ほとんどの用途では、十分な耐火性を確保するためにV-0または5VA等級が要求される。エンクロージャの材料は、指定された動作温度範囲において寸法安定性および機械的特性を維持する必要があり、標準的な用途では通常マイナス40℃からプラス70℃までの範囲が該当する。屋外用ポリマー製エンクロージャでは、紫外線（UV）安定化が特に重要となり、規格では長期間の日光暴露を模擬した加速耐候性試験プロトコルが定められており、期待される使用期間中に材料の特性および外観が著しい劣化や脆化を伴わず、許容可能な状態を維持することを検証する。
熱管理および放熱基準
温度上昇制限
熱性能は、分電盤用エンクロージャーにおいて極めて重要な適合性要件であり、内部温度が過剰になると部品の劣化が加速し、機器の寿命が短縮されるだけでなく、火災の危険性も生じます。IEC 61439-1では、バーバス、端子、ケーブル接続部およびアクセス可能な外部表面など、アセンブリの各部位について定められた温度上昇限界値を規定しています。これらの限界値は、導体の材質、絶縁クラス、および当該表面が通常運転時に接触されるか、あるいは保守作業時のみ接触されるかによって異なります。
熱的適合性の検証には、定格最大電流における型式試験、または実測データによって検証済みの熱計算手法のいずれかが必要です。分電盤の筐体設計においては、対流による十分な放熱を可能にする必要があります。これには、筐体内の部品配置、空気流通経路、および局所的なホットスポットの発生可能性への配慮が含まれます。高IP等級の密閉型筐体では、異物や水の侵入を防ぐためのシーリング機構が、同時に自然換気も制限してしまうため、特に熱管理上の課題があります。このような場合、設計者は筐体内にヒートシンクを設置したり、抵抗加熱を低減するために導体を過大に選定したり、ファンおよびフィルターの適切な仕様を確保しつつ所定のIP等級を維持する強制冷却システムを採用することが考えられます。
換気および冷却要件
自然対流だけでは、分電盤の筐体内で許容可能な温度レベルを維持できない場合、能動冷却または強化された受動冷却が必要になります。換気開口部に関する規格では、最小開口面積、IP等級を維持するためのメッシュ・スクリーン仕様、および冷却空気流の短絡を防ぐための配置要件が定められています。換気開口部には、所定の侵入保護等級（IP等級）を維持しつつ、熱管理に必要な空気交換を可能にするための適切なバリアまたはラビリンス構造を採用する必要があります。
積極冷却式エンクロージャの場合、ファンの仕様は信頼性要件、フィルターの保守点検の容易性、および故障モードに関する考慮事項を満たす必要があります。配電盤用エンクロージャの冷却システム設計では、個々の冷却部品が故障した場合でも安全な継続運転を確保するために、冗長性または余裕容量を組み込む必要があります。積極冷却式アセンブリにおいては、温度センサーおよびアラーム出力を含む熱監視機能が特に重要となり、機器の信頼性や安全性を損なう内部温度に達する前に、冷却システムの劣化を早期に検知・警告します。すべての換気および冷却措置は、 Clearance（最小絶縁距離）要件、誤接触防止、および故障を引き起こす可能性のある異物の侵入経路防止など、総合的な電気安全規格への適合を維持しなければなりません。
試験、検証および認証要件
型式試験および通常試験手順
配電盤用エンクロージャーの規格適合性に関する包括的な検証には、代表的な試料を用いた型式試験と、製造された各単位に対して実施される通常試験の両方が含まれます。型式試験では、誘電耐力試験、温度上昇検証、短絡耐力、機械的動作耐久性、および保護等級の検証など、厳格な評価を通じて、設計が適用されるすべての規格要件を満たしていることを確認します。これらの試験は、基本的な設計の信頼性を検証し、通常時および異常時の運転条件下において、エンクロージャーが規定された性能基準を満たすことを文書化された証拠とともに保証します。
定期試験は、各生産ユニットにおいて重要な安全機能を検証することにより、製造の一貫性を保証します。配電盤用筐体の場合、定期試験には通常、外観検査、寸法検証、絶縁耐力試験、および保護導体接続の導通検証が含まれます。型式試験ほど包括的ではありませんが、定期試験は安全性や性能を損なう可能性のある製造上の欠陥、組立ミス、または材料のばらつきを特定します。型式試験結果および定期試験記録の両方に関する文書化は、プロジェクトの調達および据付・運転開始プロセス全体にわたり、規制当局による検査、保険会社による審査、または顧客による受入手続において、適合性を証明する上で不可欠となります。
第三者認証および適合表示
公認試験機関による独立した認証は、分電盤の筐体が適用される規格要求事項を満たしていることを客観的に検証するものです。UL、CSA、TÜV、KEMAなどの認証機関、またはその他の国内で広く認められた試験機関が付与する認証マークは、特定の規格基準に対する評価に合格したことを示します。これらのマークは、規制当局による承認を容易にし、国境を越えた貿易を簡素化するとともに、最終ユーザーに対して、当該機器が製造元による自己申告を超えた厳格な独立評価を経ているという確信を提供します。
欧州市場で販売される分電盤エンクロージャーに必要なCEマークは、製造者が低電圧指令（LVD）および電子機器の内容に応じて電磁両立性指令（EMC指令）を含む適用されるEU指令への適合を宣言することを示します。CEマークは第三者試験ではなく製造者による自己適合宣言を表しますが、適切な試験、リスク評価、品質管理プロセスを通じた適合性を証明する包括的な技術文書の作成が求められます。例えば、 分配盤エンクロージャー 国際市場向けに設計された製品の場合、複数の地域における認証取得および変化し続ける規格要件への継続的な適合維持は、信頼性の高い製造メーカーが設計・製造・品質保証プロセスに組み込む恒久的な取り組みであり、多様な市場および用途において一貫した製品品質と規制上の承認を確保するために不可欠です。
よくあるご質問（FAQ）
分電盤エンクロージャーに関するIEC規格とNEMA規格の違いは何ですか？
IEC 61439 や IEC 60529 などのIEC規格は、電気的性能、温度上昇、および数値分類によるIP等級といった国際的に認められた仕様を提供します。一方、NEMA 250 などのNEMA規格は、北米市場で広く用いられる筐体タイプの区分を定めており、環境保護および危険場所への対応という両面の要件を、英数字によるタイプ分類で規定しています。これらの二つの規格体系は同様の保護目的を対象としていますが、試験方法および分類アプローチは異なります。国際市場向けに設計された配電盤用筐体は、両規格体系への適合性を示す必要がある場合があり、メーカーはしばしば、同等の用途においてIP等級とNEMAタイプとの間で同等の保護レベルが確保されていることを示す文書を提供しています。
配電盤用筐体の規格は、どのくらいの頻度で更新されますか？
国際規格および国内規格は、技術の進歩を反映させ、特定された安全上の懸念に対処し、異なる規制枠組み間での要件を調和させるために、定期的に見直され、改訂されます。IEC 61439などの主要な規格は、通常5～10年の改訂サイクルを採用しており、完全な改訂の間に緊急の安全問題への対応や曖昧な要件の明確化を目的として、追補（アメンデメント）が発行されます。分電盤用筐体の製造事業者は、標準化委員会への直接参加または規格追跡サービスへの登録などにより、規格の更新を継続的に監視し、常に適合性を確保する必要があります。重要な規格改訂が行われた場合、移行期間が設けられ、既存の設計は引き続き適合とみなされる一方で、新規プロジェクトは改訂後の要件を満たす必要があります。このため、プロジェクトの実施時期や契約仕様に応じて、複数の規格版が同時に適用される状況が生じることがあります。
単一のエンクロージャ設計で、すべての国際規格を同時に満たすことは可能ですか？
複数の国際規格に同時に適合する配電盤用エンクロージャーの設計は、技術的には可能であるが、適用されるすべての規格の中で最も厳しい要求事項に十分な注意を払う必要がある。グローバルに適合する設計では、通常、対象となるすべての市場における最高レベルの保護性能、最も保守的な温度限界、最も厳格な機械的強度要件、および最も包括的な試験プロトコルが採用される。このアプローチにより、一部の地域市場において過剰仕様（オーバースペック）となる可能性があり、単一市場向けに最適化された設計と比較して、材料費およびエンクロージャーのサイズが増加するおそれがある。国際市場に製品を供給するメーカーは、主要な規格に共通する基本要件を満たす製品プラットフォームを開発し、その後、各地域特有の要件に対応するための特定の変更を加えた地域別バリエーションを提供することが多い。これにより、標準化による経済性と市場固有の適合要件とのバランスが図られる。
適合する分電盤エンクロージャーには、どのような文書を添付しなければなりませんか？
包括的な技術文書は、分電盤エンクロージャーの規格適合性において不可欠な構成要素です。要求される文書には通常、エンクロージャーの外形寸法および材質仕様を示す詳細図面、電気回路図、バスバーおよび部品配置図、温度上昇計算書または試験結果、短絡耐力検証資料、IP等級試験報告書、および主要部品の材質証明書が含まれます。適合宣言書、設置および保守に関する取扱説明書、安全警告、および定格特性ラベルは、実機とともに添付しなければなりません。認証済みの 製品 、認定試験機関が発行する証明書および特定の規格条項への適合を示す試験報告書は、機器のライフサイクル全体にわたる規制監査、保険審査、およびプロジェクトの運転開始活動において、不可欠な証拠となります。
